磁力传动密封装置适用范围

JRW系列设备选型表

D1（mm）釜口法兰外径
D2（mm）釜口密封垫最大外径
D（mm）釜口法兰螺栓中心距
注：表中数据适用于设计压力3MPa以内的设备，大于3MPa按需调整。

JRJ系列设备选型表

D1（mm）釜口法兰外径
D2（mm）釜口密封垫最大外径
D（mm）釜口法兰螺栓中心距
注：表中数据适用于设计压力3MPa以内的设备，大于3MPa按需调整。

1、JRW系列（物理隔离型）磁传动装置

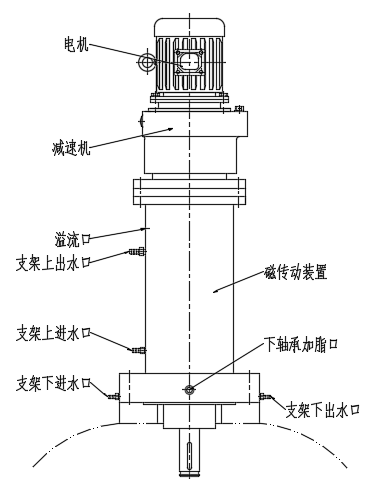

图1 JRW系列磁传动外形图

JRW系列磁传动装置是一种利用工程热力学气氛控制原理设计的磁传动装置。

它的主要优势如下：
1）独有的物理隔离组件，不需要另外添置其他密封装置，无机封；
2）物理隔离组件具有隔热功能，使磁组件处于良好的工作环境中，不会因温度过高而失磁；
3）物理隔离组件保证磁传动装置内部洁净，无需频繁检修；
4）轴承置于磁传动装置内部，无需经常添加润滑脂，使用寿命长；
5）耐高温，耐高压，高转速，高扭矩；
6）安全可靠，安装、操作简单，成本较低。
适用于高温高压化工反应釜，及物料易燃易爆，有毒等需要完全密封，且反应釜内物料无氢气、无溶剂、无挥发性酸碱、无氨水、无泡沫、气体不结晶等场合。
2、JRJ系列（机械隔离型）磁传动搅拌器
机械隔离型磁传动，产品特点如下：
1、轴承置于磁传动搅拌器内部，不接触反应物料，轴承润滑条件好，使用寿命长；
2、能防止粉尘、固体颗粒及粘性泡沫等进入磁传动搅拌器内部，保证轴承和内磁组件正常工作；
3、能防止氢气、腐蚀性介质对磁传动内部结构的腐蚀，彻底解决氢腐蚀的问题；
4、适用底、侧入式需要完全密封的反应釜；
5、安装容易，操作简单。
通用性很强，适用于任何物料反应环境。特别适用于加氢釜，及反应过程中有粉尘颗粒及粘性泡沫的场合。

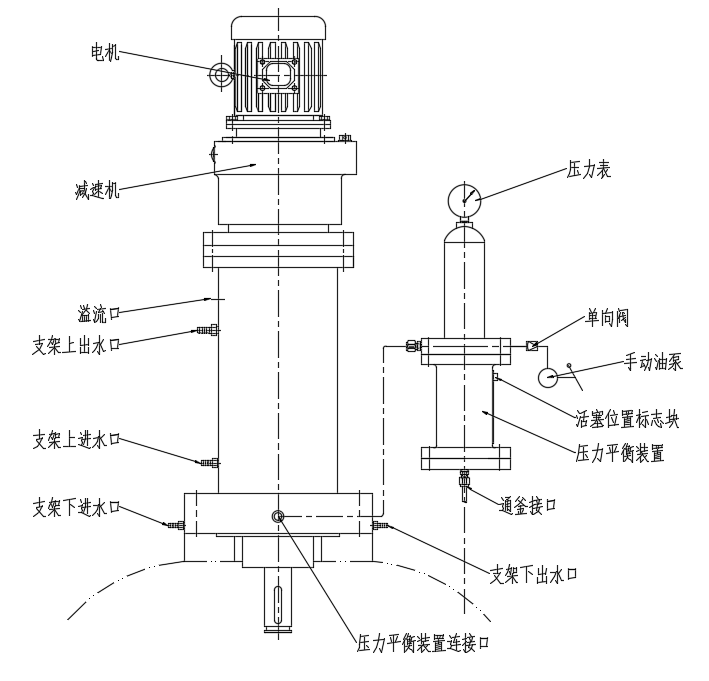

图2 机械隔离JRJ系列磁传动外形图

械隔离型磁传动的通用性很强，适用于任何物料反应环境。特别适用于加氢釜及反应过程中有粉尘颗粒及粘性泡沫的场合。设备安全可靠，操作灵活，制作、调试、维护要求很高。
润余科技磁力密封几个特别的技术值得关注
1、自动恒压系统：
很多化学反应釜的搅拌项目工况复杂，必须使用磁力密封搅拌器，我公司通过实践总结，在常规磁力密封搅拌器基础上，增加了特殊的技术措施来防止内磁、内轴承等的腐蚀，即增设了机械密封式自动恒压系统。通过对使用客户的回访了解，目前用户的设备保持着良好的运行状态。自动恒压系统保证了密封罩内的压力始终略大于反应釜的工作压力，密封罩内的轴承、磁组件均浸泡在密封液内（性能良好的机油），与反应釜内的物料实现物理隔绝。
自动恒压系统结构的好处：
1）安全可靠，操作灵活。
2）能防止腐蚀性介质对磁传动内部结构的腐蚀，彻底解决各种腐蚀的问题；
3）轴承置于磁传动搅拌器内部，不接触反应物料，轴承润滑条件好，使用寿命无限接近轴承的理论寿命；
4）能防止粉尘，固体颗粒及粘性泡沫进入磁传动搅拌器内部，保证内磁组件正常工作；
5）内磁组件在两个轴承的中间段，这样设计最大幅度减少了轴长，提高了轴的强度，减轻了轴承的受力；
6）自动恒压系统的设计不同于其他厂家，其动作灵敏，压差始终是稳定的，这样机封会始终处于一个稳定工况下，延长了机封的使用寿命。
2、下冷却系统：
针对釜内高温的工况，我公司的在磁力密封和釜口或釜内介质间增加一个水冷却装置：
1）冷却系统的合理位置防止了釜内的热量沿着传动轴上传，使机封、轴承在一个合理的温度范围内工作，起到保护作用。
2）对于含硫磺等会出现固体结晶类的反应，对冷却系统作相应调整后，可有效的防止固体颗粒在机封静环与动环结合部位结晶，从而解决了机封损坏问题。
3、上冷却系统：
在磁传动装置的减速机和下冷却之间设有一个水冷却系统，此系统的功能：
1）散掉磁传动搅拌器工作时内、外磁作用产生的涡流热，保证磁铁在合理温度下工作，做到永远不会因温升失磁。
2）将轴承等工作产生的热量传导出来，保证密封罩内的油脂不会因温度过高导致轴承工作状态变化和油脂的温度变性，延长传动系统的使用寿命。
